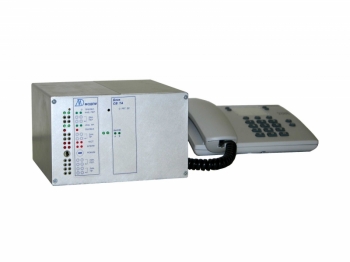

Блок БАСВ
Блок телефонной автоматики и сигнализации вызова (БАСВ) предназначен для формирования передачи и приема сигналов вызова абонента с поддержкой протокола АДАСЭ, формирования переменного действующего напряжения индуктора 90 В, задания напряжения +- 30 В для питания шлейфа двухпроводной линии и преобразования сигналов четырехпроводного телефонного окончания в сигналы двухпроводной телефонной линии.
- Двухпроводное телефонное окончание
- Подключение к АТС или телефонному аппарату
- Встроенный или приборный вариант исполнения
Быстрый заказ
- Блок содержит все необходимые источники питания и обеспечивает функции телефонной автоматики, замыкания-размыкания шлейфа, включения индуктора, формирования линейных сигналов 425 Гц.
- Блок телефонной автоматики и сигнализации вызова поставляется в составе комплекса ТФМ-3М либо в отдельном конструктиве для работы совместно с ранее выпущенными комплексами серии ТФМ-3М, ТФМ-12М.
Комплекс совмещенной передачи речи и данных ТФМ-3М/1Д (БАСВ)
- Комплекс совмещенной передачи речи и данных ТФМ-3М/1Д (БАСВ) предназначен для организации одного телефонного канала, уплотненного надтональным каналом телемеханики со скоростью передачи от 100 до 600 бит/с.
- Комплекс поддерживает полное двухпроводное окончание для подключения стандартного телефонного аппарата. Встроенный блок автомитики и сигнализации вызова обеспечивает два варианта двухпроводного окончания:
- телефонное абонентское окончание и станционное окончание
- Функции блока автоматики и сигнализации вызова реализуются на дополнительной плате БАСВ, устанавливаемой в конструктив стандартного комплекса серии ТФМ-3М.
- На плате установлена дифсистема двухпроводного телефонного окончания, микроконтроллер телефонной автоматики и сигнализации, ключи коммутации напряжения индуктора и двухпроводной линии. Наряду с разделительными фильтрами речи реализованы эхокомпенсаторы. Характеристики надтонального модема телемеханики соовтетствуют параметрам Мультимодема-100/2400 комплексов серии ТФМ-3М.
Состав блока БАСВ:
- Абонентское окончание
- плата сигнализации вызова (СВ)
- плата блока питания телефонных окончаний (БПТО)
- плата обработки сигналов (ОС)
- плата блока питания платы СВ (БПСВ)
- Станционное окончание плата сигнализации вызова (СВ)
- плата обработки сигналов (ОС)
- плата блока питания
- платы СВ (БПСВ)
- Варианты поставки блока БАСВ:
- прямой абонент (телефонный канал типа ДК) с внутриполосной сигнализацией 1200/1600 Гц
- удаленный абонент с внутриполосной сигнализацией 1200/1600 Гц (сторона ТА)
- удаленный абонент с внутриполосной сигнализацией 1200/1600 Гц (сторона АТС)
- телефонный канал типа ПС с внутриполосной сигнализацией 1200/1600 Гц
