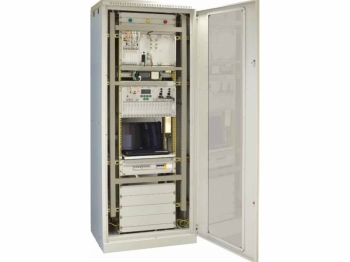

ЦВК-16 РЗ ПА

• Комбинированная аппаратура высокочастотной связи ЦВК -16 РЗ ПА (Цифровой высокочастотный канал с функциями передачи команд релейной защиты и противоаварийной автоматики) с выносным терминалом РЗПА предназначена для организации телефонных каналов, передачи команд РЗ и ПА, организации каналов телемеханики и передачи данных межмашинного обмена по высокочастотным каналам связи на базе ЛЭП в полосе 4, 8, 12, 16 кГц с возможностью расширения номинальной полосы в аналоговом режиме до 24 кГц.
• Аппаратура выполнена в соответсиии с требованиями СТО 56947007-33.060.40.177-2014.
• В аналоговом режиме в базовой полосе 4 кГц аппаратура поддерживает традиционный аналоговый способ связи со встроенными разделительными фильтрами речи и четырьмя надтональными модемами ТМ со скоростями передачи от 100 до 1200 бит/с или с одним модемом ТМ со скоростью 2400 бит/с без телефонного канала. В первой базовой полосе 4кГц может быть организована передача до 4 команд РЗ и до 28 команд ПА в соответствии с МЭК 60834-1. В комбинированном режиме передача команд производится при снятии сигнала телефонного канала на время передачи команды. Работа в базовых полосах, предназначенных для связи и передачи данных, может происходить как со снятием сигналов в этих полосах, так и без их снятия. В цифровом режиме в двух базовых полосах 4 кГц реализованы возможности многоканальной передачи на основе мультиплексного канала передачи данных со скоростью до 28,8 кбит/с, включающего канал Ethernet, до четырех цифровых телефонных каналов (G.729D ITU -T), до четырех асинхронных (старт-стопных) каналов передачи данных межмашинного обмена (ММО) или кодонезависимых каналов телемеханики (ТМ) со скоростями от 100 до 1200 бит/с. В каждой базовой полосе 4 кГц может быть передано до 4 канальных интервалов потока Е1 (всего 8 канальных интервалов). Интерфейс Е1 позволяет организовать полностью цифровые речевые каналы между АТС. Возможность гибкого перераспределения информационной емкости мультиплексного канала позволяет конфигурировать аппаратуру от сервисного ПК на различное число телефонных каналов, каналов ТМ и различные скорости передачи дан ных межмашинного обмена (от 28,8 до 0,8 кбит/с). В цифровом режиме в каждой полосе 4 кГц аппаратура обеспечивает многоступенчатую адаптацию по скорости передачи интегрального цифрового потока в диапазоне от 28,8 кбит/с до 3,2 кбит/с в зависимости от соотношения сигнал-помеха в линии с реализацией приоритетов по каналам различного назначения (телефон, ТМ, ММО, Ethernet).
• Сервисное программное обеспечение для внешнего ПК реализует функции контроля работоспособности, регистрации событий в энергонезависимой памяти, измерения характеристик линии, конфигурирования аппаратуры, удаленного доступа, документирования событий и измерений. В аппаратуре реализована функция интеграции в АСУТП энергообъекта с целью мониторинга ближнего и удаленного полукомплектов по протоколам SNMP, МЭК–104.

Состав аппаратуры

• Аппаратура состоит из двух кассет: кассета каналообразующей части - ЦВК-16 (Ревизия 4)
• кассета терминала РЗПА

Варианты применения аппаратуры ЦВК-16 РЗ ПА

• комбинированная аппаратура ВЧ-связи и передачи команд РЗ и ПА
• аппаратура ВЧ-связи без передачи команд РЗ и ПА
• приемо-передатчик команд РЗ и ПА по оптической линии связи по протоколу C37.94 или по интерфейсу E1

Основные характеристики аппаратуры ЦВК-16 РЗ ПА

• диапазон рабочих частот ВЧ-канала 16-1000 кГц
• номинальная полоса частот 4 - 24 кГц
• перекоммутируемые полосы частот с шагом 1 кГц
• максимальная выходная мощность 40, 80 Вт (46, 49 дБм)
• работа в цифровом и традиционном аналоговом режиме
• возможность работы на сближенных частотах
• выносоной терминал РЗПА с оптическим интерфейсом связи C37.94 или с интерфейсом E1
• перекоммутируемые фильтры с возможностью задания перемычками требуемых частот приема и передачи допустимое затухание ВЧ тракта: теоретическое - 80 дБ, практический предел - 60 дБ (с учетом помех и искажений ВЧ-канала)
• автоматический эквалайзер, компенсация неравномерности АЧХ до 12 дБ, ГВП до 1 мс
• удаленное конфигурировние и доступ к удаленному полукомплекту через ВЧ-канал
• количество команд РЗ (одночастотные) до 4, количество команд ПА (двухчастотные) до 28 время передачи команды при SNR 6 дБ в полосе 4 кГц 18 мс компактное исполнение:
• ЦВК-16 (Ревизия 4) - 1 кассета 19” 6U
• терминал РЗПА - 1 кассета 19’ 6U
• встроенный ГЛОНАСС/GPS приемник для синхронизации часов с точностью 1 мс мониторинг аппаратуры по протоколам SNMP, МЭК-104, через web-интерфейс
• встроенные функции измерения параметров ВЧ-тракта, а также выходной мощности сигналов в ВЧ тракте
