Байпас Штиль STS1500
- Модуль электронного байпаса Штиль серии STS представляет собой внешний модуль высотой 1U, который устанавливается в 19"-шкафы и стойки
- Байпас серии STS предназначен для обеспечения работы инверторов и инверторных систем Штиль
- Модуль электронного байпаса Штиль серии STS имеет два режима работы
- On-line – приоритетный режим работы нагрузки, подключенной к инвертору через байпас, от источника постоянного напряжения (режим работы – через инвертор)
- Off-line – приоритетный режим работы нагрузки, подключенной к инвертору через байпас, от сети переменного тока (режим работы – от сети)
В комплект поставки автоматического электронного байпаса "Штиль" STS1500 входит:
- Байпас "Штиль" STS150
- Руководство пользователя
- Кабель подключения двух разъемов IEC320 к инвертору
Быстрый заказ
Автоматический электронный байпас "Штиль" STS1500 предназначен для совместной работы с инверторами "Штиль" для систем связи. Байпас STS1500 обеспечивает автоматическое несинхронное и несинфазное переключение нагрузки с выхода инвертора (инверторной системы) на основную сеть переменного тока при перегрузке или выходе из строя инвертора (инверторной системы) и обратно при возврате в нормальный режим. Время переключения <=10 мс.
Режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

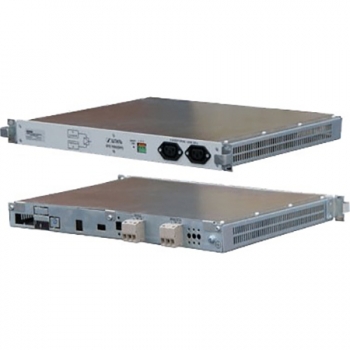

Конструктивно байпас выполнен в виде 19" модуля для установки в 19” шкаф или стойку и имеет высоту 1U. На передней панели байпаса расположены два трехполюсных разъема IEC320 для подключения выходов инверторов, индикатор режима работы байпаса и клеммная колодка дистанционной сигнализации, на задней панели расположены клеммные колодки для подключения нагрузки и сети переменного тока, вывод заземления корпуса байпаса.
Технические характеристики
|
Максимальная мощность нагрузки, кВА/кВт
|
2,0
|
|
Номинальное входное напряжение, В
|
220
|
|
Диапазон входного напряжения, В
|
170-250
|
|
Число фаз
|
1
|
|
Максимальный входной ток, А
|
10
|
|
Масса, кг
|
3,5
|
|
Масса в упаковке, кг
|
4,4
|
|
Высота
|
1U
|
|
Габаритные размеры (ШхВхГ), мм
|
483 x 44 x 380
|
|
Габаритные размеры в упаковке (ШхВхГ), мм
|
565 х 65 х 530
|
|
Гарантийный срок, мес
|
24
|
