Байпас Штиль STS3000
- Модуль электронного байпаса Штиль серии STS представляет собой внешний модуль высотой 1U, который устанавливается в 19"-шкафы и стойки. Байпас серии STS предназначен для обеспечения работы инверторов и инверторных систем Штиль
- Модуль электронного байпаса Штиль серии STS имеет два режима работы
- On-line – приоритетный режим работы нагрузки, подключенной к инвертору через байпас, от источника постоянного напряжения (режим работы – через инвертор)
- Off-line – приоритетный режим работы нагрузки, подключенной к инвертору через байпас, от сети переменного тока (режим работы – от сети)
- Автоматический электронный байпас "Штиль" STS3000 предназначен для совместной работы с инверторами "Штиль" для систем связи. Байпас STS3000 обеспечивает автоматическое синхронное и синфазное переключение нагрузки с выхода инвертора (инверторной системы) на основную сеть переменного тока при перегрузке или выходе из строя инвертора (инверторной системы) и обратно при возврате в нормальный режим. Время переключения <=10 мс

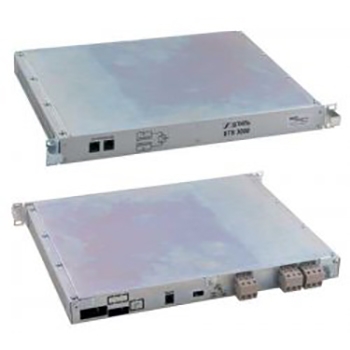

- Конструктивно байпас выполнен в виде 19" модуля для установки в 19” шкаф или стойку и имеет высоту 1U. На передней панели байпаса расположены два разъема для подключения кабелей синхронизации, на задней панели расположены переключатель режимов работы, клеммные колодки для подключения выходов инверторов, нагрузки и сети переменного тока, вывод заземления корпуса байпаса и разъем RS485
Быстрый заказ
Технические характеристики
|
Максимальная мощность нагрузки, кВА/кВт
|
3,0
|
|
Номинальное входное напряжение, В
|
220
|
|
Диапазон входного напряжения, В
|
180-250
|
|
Число фаз
|
1
|
|
Максимальный входной ток, А
|
19
|
|
Масса, кг
|
4
|
|
Масса в упаковке, кг
|
5
|
|
Высота
|
1U
|
|
Габаритные размеры (ШхВхГ), мм
|
483 x 44 x 380
|
|
Габаритные размеры в упаковке (ШхВхГ), мм
|
565 х 65 х 530
|
|
Гарантийный срок, мес
|
24
|
