Инвертор Штиль PS220/700C-P-1 1U
Инвертор «Штиль» с входным напряжением 220 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА/750 Вт. Инвертор выпускается в 19” корпусе.
Функциональные и конструктивные особенности инвертора PS220/700C-P-1 1U
- встроенный входной и выходной фильтр высокочастотных помех
- гальваническая развязка входных и выходных цепей - 1500 В
- электронная защита от перегрузок и короткого замыкания
- синусоидальная форма выходного напряжения
- возможность параллельной работы (до 6 шт.)
- стабилизированное выходное напряжение
- высокая перегрузочная способность
- принудительное охлаждение
- 19" корпус высотой 1U
- с инвертором поставляется комплект кабелей
- внешний автоматический байпас (опция; при использовании внешнего байпаса со встроенным контроллером и модулем TCP/IP имеется возможность дистанционного мониторинга инвертора по сети Ethernet)


Инвертор "Штиль" для систем связи PS220/700C-P-1 1U обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 1000 ВА/750 Вт на объектах, где имеются источники электроэнергии напряжением 220 В постоянного тока (например, аккумуляторные батареи).
Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания. Инвертор PS220/700C-P-1 1U предназначен как для работы автономно, так и для параллельной работы (до 6 приборов) для увеличения мощности или повышения надежности (схема с резервированием N+1).
Инвертор PS220/700C-P-1 1U представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 220 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ.

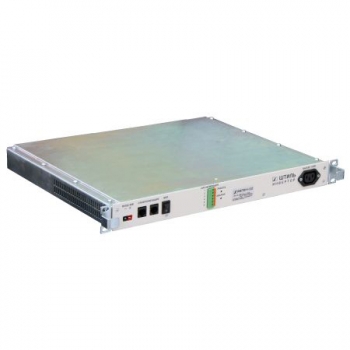

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, трёхполюсная розетка IEC320 для подключения нагрузки, разъемы для подключения источника постоянного тока (например АБ) и кабелей синхронизации, клеммная колодка дистанционной сигнализации.
Технические характеристики
Максимальная мощность нагрузки, кВА/кВт
|
1,0/0,75
|
Допустимая перегрузка
|
70% - 5 с, 20% - 30 с, 5% - длительно
|
Номинальное входное напряжение, В
|
220
|
Диапазон входного напряжения, В
|
180-255
|
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
|
<=50 (в диапазоне частот 25 Гц...150 кГц)
|
Номинальное выходное напряжение, В
|
220
|
Стабилизация выходного напряжения, %
|
±3
|
Номинальная выходная частота, Гц
|
50
|
Стабилизация выходной частоты, %
|
±1
|
Максимальный входной ток, А
|
4,6
|
Коэффициент мощности
|
0-1
|
Коэффициент нелинейных искажений, %
|
<=2
|
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
|
<=3:1
|
КПД, %
|
87
|
Наработка на отказ (MTBF), ч
|
200 000
|
Вид охлаждения
|
принудительное
|
Диапазон температуры окружающей среды, °С
|
+5...+40
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С
|
-50…+85
|
Относительная влажность воздуха, %
|
0-90 (без конденсата)
|
Степень защиты
|
IP20 по ГОСТ 14254
|
Устойчивость к механическим воздействиям
|
Механический удар многократного действия в вертикальной плоскости при штатном расположении инвертора с пиковым ударным ускорением 15 g при длительности действия ударного ускорения 5...10 мс
|
Устойчивость к синусоидальной вибрации
|
<=19,6 м/с² (2 g) на частоте 25 Гц
|
Масса, кг
|
5
|
Масса в упаковке, кг
|
6
|
Высота
|
1U
|
Габаритные размеры (ШхВхГ), мм
|
483 x 44 x 365
|
Габаритные размеры в упаковке (ШхВхГ), мм
|
565 х 65 х 530
|
Гарантийный срок, мес
|
24
|
