Инвертор Штиль PS48/1500
Инвертор «Штиль» с входным напряжением 48 В постоянного тока предназначен для электроснабжения различного оборудования с напряжением питания 220 В переменного тока и потребляемой мощностью до 2000 ВА/1500 Вт. Инвертор общего назначения выпускается в настольном исполнении или в 19” корпусах, инвертор для систем связи - в 19” корпусах.
Функциональные и конструктивные особенности инвертора PS48/1500:
- встроенный входной и выходной фильтр высокочастотных помех
- гальваническая развязка входных и выходных цепей - 1500 В
- электронная защита от перегрузок и короткого замыкания
- синусоидальная форма выходного напряжения
- возможность параллельной работы (до 10 шт.)
- возможность дистанционного мониторинга
- стабилизированное выходное напряжение
- высокая перегрузочная способность
- принудительное охлаждение
- 19" корпус высотой 1U
- с инвертором поставляется комплект кабелей


Инвертор "Штиль" для систем связи PS48/1500 обеспечит высококачественной электроэнергией напряжением 220 В переменного тока ваше оборудование связи, промышленные приборы и устройства, суммарная электрическая мощность которых не превышает 2000 ВА/1500 Вт на объектах, где имеются источники электроэнергии напряжением 48 В постоянного тока (например, аккумуляторные батареи). Кроме того, инвертор может использоваться в качестве компонента системы бесперебойного питания.
Инвертор PS48/1500 предназначен как для работы автономно, так и для параллельной работы (до 10 приборов) в составе инверторной системы для увеличения мощности или повышения надежности (схема с резервированием N+1).
Инвертор PS48/1500 представляет собой импульсный преобразователь (ШИМ, 20 кГц) постоянного тока напряжением 48 В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого постоянного тока инверторы "Штиль" для систем связи имеют
высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ. В инверторе PS48/1500 имеется интерфейс для дистанционного мониторинга параметров с помощью внешнего контроллера "Штиль" PSC200.

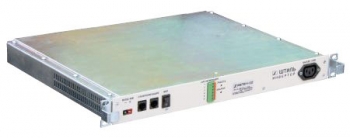

Конструктивно инвертор выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф. На передней панели инвертора расположены выключатель, индикаторы работы и аварии преобразователя, ЖК-индикатор параметров, трёхполюсная розетка IEC320 для подключения нагрузки, разъемы для подключения источника постоянного тока (например АБ) и кабеля синхронизации, клеммная колодка дистанционной сигнализации ("сухие" контакты), разъем RG-45 для связи с контроллером.
Технические характеристики
Максимальная мощность нагрузки, кВА/кВт
|
2,0/1,5
|
Допустимая перегрузка
|
100% - 5 с, 20% - 20 с, 5% - длительно
|
Номинальное входное напряжение, В
|
48
|
Диапазон входного напряжения, В
|
40,5-59
|
Номинальное входное напряжение байпаса, В
|
-
|
Диапазон входного напряжения байпаса, В
|
-
|
Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
|
<=50 (в диапазоне частот 25 Гц...150 кГц)
|
Псофометрическое значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ
|
<=2
|
Число фаз
|
1
|
Номинальное выходное напряжение, В
|
220
|
Диапазон выходного напряжения, В
|
220-230
|
Стабилизация выходного напряжения, %
|
±1,5
|
Номинальная выходная частота, Гц
|
50
|
Стабилизация выходной частоты, %
|
±0,1
|
Максимальный входной ток, А
|
44
|
Коэффициент нелинейных искажений, %
|
<=4
|
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
|
<=3,5:1
|
КПД, %
|
>=86
|
Наработка на отказ (MTBF), ч
|
150 000
|
Вид охлаждения
|
принудительное
|
Диапазон температуры окружающей среды, °С
|
+5...+40
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С
|
-50…+85
|
Относительная влажность воздуха, %
|
0...90 (без конденсата)
|
Степень защиты
|
IP20 по ГОСТ 14254
|
Масса, кг
|
6,2
|
Масса в упаковке, кг
|
7
|
Высота
|
1U
|
Габаритные размеры (ШхВхГ), мм
|
483 x 44 x 370
|
Габаритные размеры в упаковке (ШхВхГ), мм
|
565 х 65 х 530
|
Гарантийный срок, мес
|
24
|
